拉力試驗機
靜載錨固試驗機
XL-6500靜載錨固試驗機主要應用于鐵路、橋梁、建筑、電力及其它基礎設施建設鋼絞線錨固系數的檢測，能滿足國家有關規定多孔靜載錨固性能測試的技術要求。...
- 產品詳情
一、產品簡介：
1、XL-6500靜載錨固試驗機主要應用于鐵路、橋梁、建筑、電力及其它基礎設施建設鋼絞線錨固系數的檢測，能滿足國家有關規定多孔靜載錨固性能測試的技術要求。是建設工程的必備檢測設備。鋼絞線錨固測試儀采用大噸位液壓泵站加載機構，能檢測單孔或多孔靜載錨固性能，并采用計算機自動采集、試驗曲線跟蹤、監測力值與位移的變化、試驗結果存儲、處理試驗數據及自動計算檢測結果，并能打印試驗結果。
2、微機控制靜載錨固試驗機采用微機控制電液伺服加載和手動液壓加載，主體與控制柜分置的設計，具有操作方便、工作穩定可靠、試驗精度高、加力平穩的特點，專用鋼絞線、靜載錨固強度試驗之用。測力采用負荷傳感器，微機控制及顯示，電液伺服控制精度較高。
3、試驗機的結構形式如圖一所示：主機采用四立柱臥式結構、用空心千斤頂施加試驗力、空心傳感器測力，前卡式千斤頂進行單根鋼絞線預緊，電動油泵加載，手動閥保載。傳感器單獨拆下標定。拉線式光電編碼器測量空心千斤頂行程。

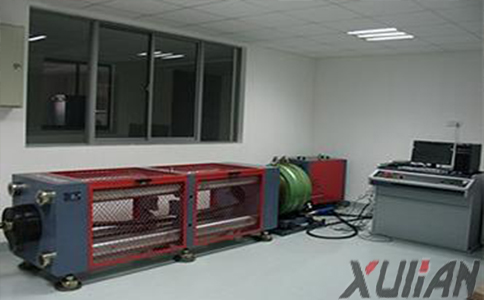

靜載錨固試驗機
二、產品配件
1 張拉端夾具或錨具 2 空心千斤頂
3 位移測量裝置 4 受力框架
5 鋼絞線試件 6 空心傳感器
7 固定端夾具或錨具
4、本試驗機依據GB/T14370-2007《預應力筋用錨具、夾具和連接器》、GB/T2611-1992《試驗機通用技術條件》等國家標準設計與制造。
靜載錨固試驗機
三、產品參數：
試驗力 5000/6500KN
測量范圍 4％-100％(全程不分檔 等效三檔)
示值準確度(試驗力) 優于示值的±1％
位移測量范圍 0-200mm
示值準確度(位移) ±1％
重復性 ±0.5％
相對分辨率 ±0.5％
活塞行程 ≥200mm
拉伸間距 ≥3000mm
系統軟件采用中文Windows 7/10平臺
保證每項產品均可滿足各單位用戶的需求認可，亦可根據用戶的所需所想進行研發研制各項新產品
1、XL-6500靜載錨固試驗機主要應用于鐵路、橋梁、建筑、電力及其它基礎設施建設鋼絞線錨固系數的檢測，能滿足國家有關規定多孔靜載錨固性能測試的技術要求。是建設工程的必備檢測設備。鋼絞線錨固測試儀采用大噸位液壓泵站加載機構，能檢測單孔或多孔靜載錨固性能，并采用計算機自動采集、試驗曲線跟蹤、監測力值與位移的變化、試驗結果存儲、處理試驗數據及自動計算檢測結果，并能打印試驗結果。
2、微機控制靜載錨固試驗機采用微機控制電液伺服加載和手動液壓加載，主體與控制柜分置的設計，具有操作方便、工作穩定可靠、試驗精度高、加力平穩的特點，專用鋼絞線、靜載錨固強度試驗之用。測力采用負荷傳感器，微機控制及顯示，電液伺服控制精度較高。
3、試驗機的結構形式如圖一所示：主機采用四立柱臥式結構、用空心千斤頂施加試驗力、空心傳感器測力，前卡式千斤頂進行單根鋼絞線預緊，電動油泵加載，手動閥保載。傳感器單獨拆下標定。拉線式光電編碼器測量空心千斤頂行程。
靜載錨固試驗機
二、產品配件
1 張拉端夾具或錨具 2 空心千斤頂
3 位移測量裝置 4 受力框架
5 鋼絞線試件 6 空心傳感器
7 固定端夾具或錨具
4、本試驗機依據GB/T14370-2007《預應力筋用錨具、夾具和連接器》、GB/T2611-1992《試驗機通用技術條件》等國家標準設計與制造。
靜載錨固試驗機
三、產品參數：
試驗力 5000/6500KN
測量范圍 4％-100％(全程不分檔 等效三檔)
示值準確度(試驗力) 優于示值的±1％
位移測量范圍 0-200mm
示值準確度(位移) ±1％
重復性 ±0.5％
相對分辨率 ±0.5％
活塞行程 ≥200mm
拉伸間距 ≥3000mm
系統軟件采用中文Windows 7/10平臺
保證每項產品均可滿足各單位用戶的需求認可，亦可根據用戶的所需所想進行研發研制各項新產品
