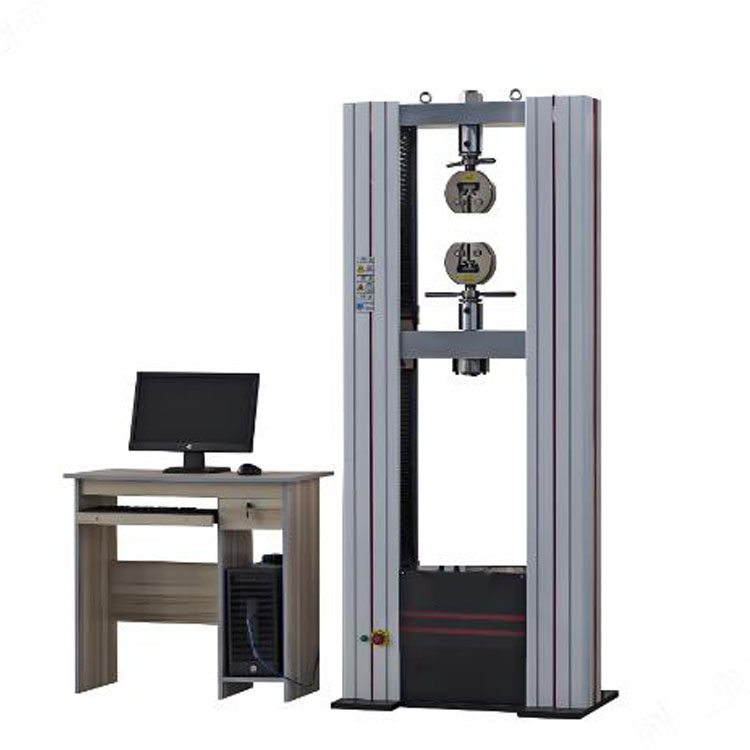

外墻保溫材料試驗機是由主機、全數字測量控制系統、用戶軟件包、功能附件等部件組成。
外墻保溫材料試驗機主機為門式預應力框架,軸向剛度高。采用圓弧同步帶輪減速,滾珠絲杠副傳動,傳動無間隙,使試驗力和變形速度精密控制得到保證。移動橫梁除滾珠絲杠導向外,導向桿也導向。特殊的雙導向結構大大提高剛度,克服了移動橫梁的擺動。采用了雙空間結構,上空間用于拉伸試驗;下空間做壓縮、彎曲試驗。傳動平穩,響應快,噪聲低。采用全數字交流伺服電機和驅動器,調速范圍寬,精度高。
獨特的雙控制系統,配有大屏幕液晶顯示器,測量控制系統可以脫離計算機單獨工作,也可與計算機聯機操作。
移動控制盒,方便于移動橫梁調整;具有快/慢、步進等多種控制功能便于移動橫梁位置快速、 調節測力和測變形分辨率高,且內外不分檔,全程分辨率不變,用戶可根據試驗需要自行設定。
傳感器-通道頻帶寬度達4.5Hz,所測得的試驗數據和曲線真實。
測力傳感器,精度高,長時間穩定性好。
開放式數據聯接接口,可實現負荷、變形、位移、速度等閉環控制,以多步驟方式控制恒負荷、恒變形、恒位移、勻應力速率、勻應變速率、恒速,在試驗過程中后三種方式之間無沖擊轉換;具有超載、超行程、過壓、過流、過熱等保護功能。
